Rede Hub-Spoke no Azure usando o Linux como roteador (NVA - Network Virtual Appliance)
Olá pessoal! Blz?
Nesse artigo quero compartilhar algo sobre redes no Microsoft Azure, sabemos que o uso de rede Hub-Spoke é uma das topologias de rede recomendadas pelo Cloud Adoption Framework (CAF) da Microsoft. Quero trazer nesse artigo um resumo sobre essa recomendação e sobre roteamentos entre redes virtuais, para esse roteamento usaremos um Network Virtual Appliance (NVA) com Linux.
Eu tenho um ambiente de estudos/laboratório onde eu aplico essa topologia, mas sempre estava precisando criar uma máquina virtual Windows para a função de roteador, eu usava o Routing and Remote Access Service (RRAS) no Windows Server para realizar esse roteamento.
Como uma máquina virtual com Windows exige um tamanho com melhores recursos de vCPU e memória RAM, eu sempre apagava a máquina virtual quando não precisava mais, até que chegou um ponto que eu só deixava ela desligada e ligava quando precisasse.
Meu ambiente de testes e laboratório são créditos limitados que eu recebo da Microsoft e então poupar é uma preocupação.
Só que de uma certa forma eu não gostava disso, acredito que todos nós fazemos laboratório de testes e estudos de uma maneira que fique o mais próximo da realidade, digo em relação a ambientes que temos em empresas, e em empresas “geralmente” temos um firewall ou algum dispositivo fazendo o papel de roteador entre as redes. Então pensei: “Não quero ter que ligar e desligar a máquina virtual toda vez que for realizar algo, quero algo que fique ligado sempre, assim como temos em ambientes corporativos.” Com esse pensamento eu pensei em manter uma máquina virtual de tamanho pequeno para manter um Linux realizando esse papel de roteador, como o Linux não tem interface gráfica eu não precisaria de tantos recursos computacionais.
Mas primeiro vamos falar um pouco sobre a arquitetura de rede que temos no Microsoft Azure.
Rede Hub-Spoke no Microsoft Azure

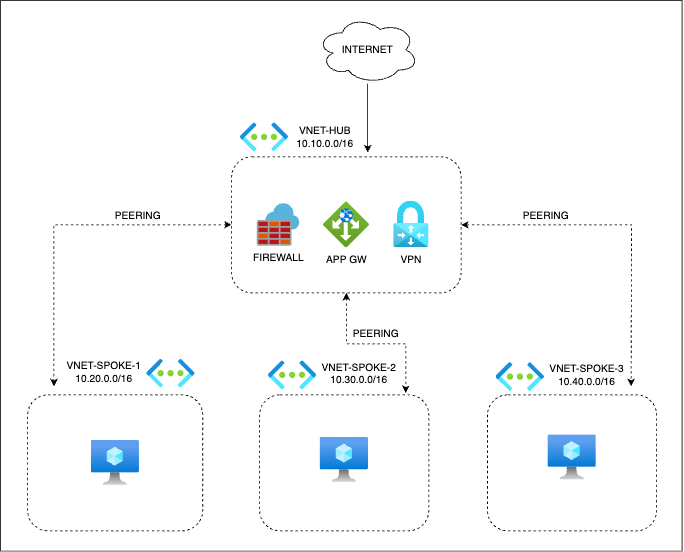

A topologia de rede é um elemento crítico de uma arquitetura porque define como os aplicativos podem se comunicar uns com os outros. No modelo Hub-spoke temos uma rede virtual Hub que atua como um ponto central conectando outras redes virtuais spoke. A rede virtual do hub hospeda serviços compartilhados do Azure. Os workloads hospedadas nas redes virtuais spoke podem usar esses serviços. A rede virtual de hub é o ponto central da conectividade entre redes locais, abaixo temos uma arquitetura que ilustra essa topologia de rede:
Com a rede virtual Hub temos os seguintes benefícios:
Gateway: a capacidade de conectar e integrar diferentes ambientes de rede uns aos outros. Esse gateway geralmente é uma VPN ou um circuito do ExpressRoute.
Controle de saída: o gerenciamento e o controle do tráfego de saída que se origina nas redes virtuais spoke emparelhadas.
Controle de entrada: o gerenciamento e o controle do tráfego de entrada para pontos de extremidade que existem em redes virtuais spoke emparelhadas.
Roteamento: gerencia e direciona o tráfego entre o hub e os spokes conectados para habilitar a comunicação segura e eficiente.
Nas redes spokes podemos isolar workloads/aplicações, e se caso precise se comunicar com outro workload em outra rede spoke o roteamento é feito pela rede Hub.
Roteamento entre as redes virtuais com um NVA
Se você precisar de conectividade entre spokes, podemos implementar um firewall outro NVA no hub, e depois criamos rotas para encaminhar o tráfego de um spoke para o firewall ou NVA, que pode então rotear para o segundo spoke, para isso precisamos configurar o peering somente das redes spokes com a rede Hub e não entre os spokes.

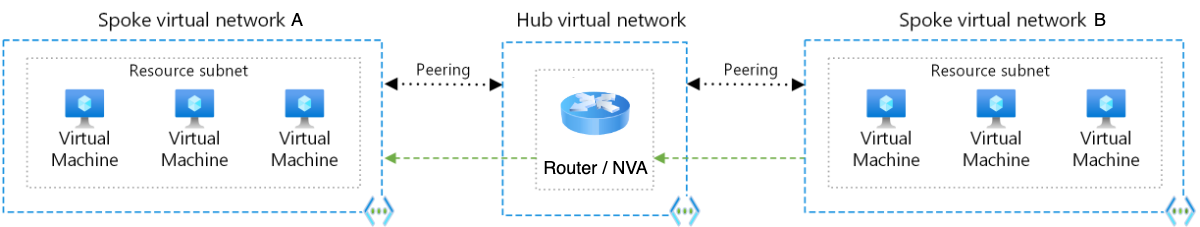

Na imagem abaixo queremos da rede spoke B ir até algum recurso da rede spoke A, podemos ver esse tráfego pela seta verde, para isso encaminhamos o tráfego para a rede Hub e o firewall/NVA faz o roteamento do tráfego para a rede spoke A:
Ambiente proposto para esse laboratório
Pessoal, não quero deixar o artigo comprido, pois eu gosto de artigos curtos e direto ao ponto, portanto, não entrarei em detalhes de criação da rede virtual Hub, as redes virtuais Spoke, os peering entre elas e a criação da máquina virtual Linux, peço desculpas por isso!!!
A arquitetura que uso em meus ambientes é parecida como a da imagem abaixo, trocando somente os nomes dos recursos para fazer mais sentido com o que estou testando e/ou estudando:
Peering entre as redes virtuais

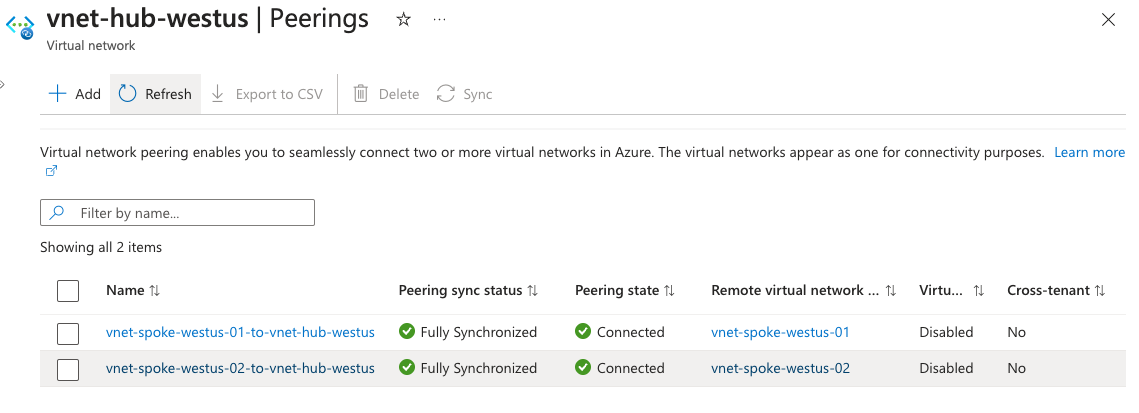

Configurado o peering entre a rede virtual Hub e os as redes virtuais spokes:

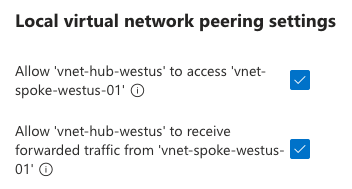

Ao criar o peering entre as redes virtuais, hub e spokes, precisamos habilitar o encaminhamento de tráfego nos dois lados do peering:
Network Security Group

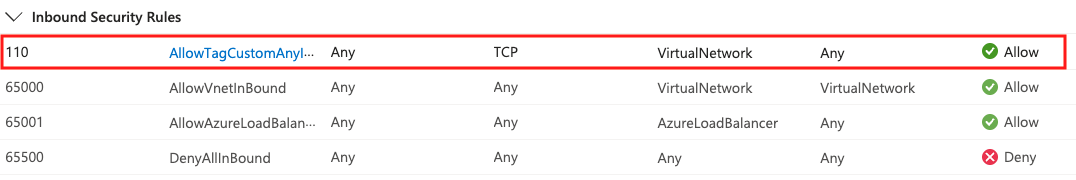

Precisamos ter um NSG (Network Security Group) associado a subnet ou placa de rede onde a máquina virtual que será o nosso roteador está configurada permitindo o tráfego vindo das redes virtuais que estão conectadas por peering:
Usando um servidor linux como roteador / NVA

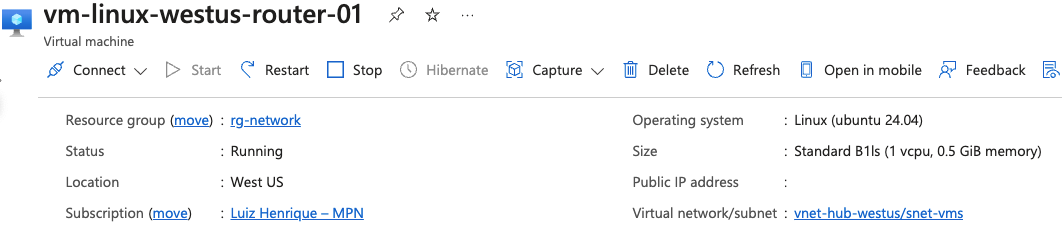

Como falei na introdução o objetivo é usarmos uma máquina virtual Linux para fazer o roteamento do tráfego das redes virtuais, para isso eu criei um servidor Ubuntu 24.04 na rede virtual Hub, ou seja, todo o tráfego de rede que for para fora da rede virtual será encaminhado para esse servidor:
Habilitando o encaminhamento de tráfego

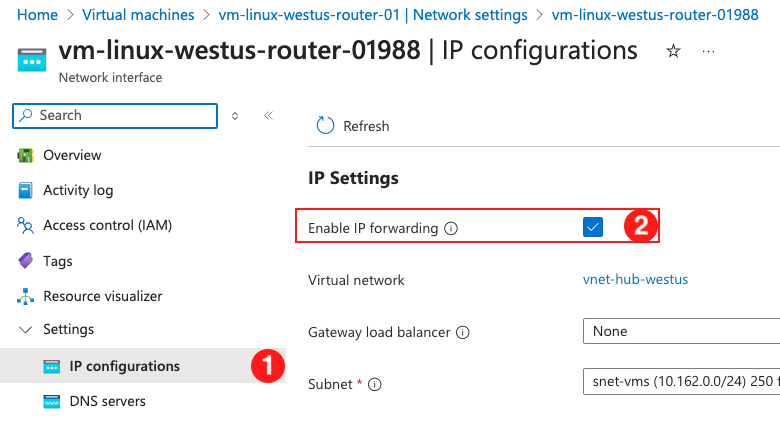

Uma configuração que precisamos fazer é habilitar o encaminhamento de tráfego na placa de rede da máquina virtual para ele encaminhar todo o tráfego que passe por ela:
Tamanho da máquina virtual
Como falei acima a minha idéia era criar um servidor com o papel de NVA e deixá-lo sempre ligado, mas para isso eu precisava que o custo não fosse alto, pois tenho uma quantidade limitada de créditos mensais, e a performance estivesse ok.
Estou rodando esse cenário já a algumas semanas e no tamanho de máquina virtual mínimo tem atendido ao meu ambiente onde sempre existem no máximo 10 (dez) máquinas virtuais se comunicando entre si, e como falei o ambiente é usado para estudos e laboratório, então não tenho percebido gargalos.

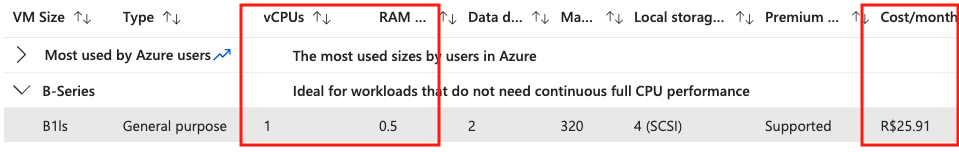

Para esse ambiente estou usando o tamanho de máquina virtual B1ls, que conta com apenas 1 (um) vCPU e 0.5 Gb de memória RAM e no momento que escrevo esse artigo tem custado R$ 25,91 mensais.
O uso de memória RAM tem ficado no limite mas sem comprometer a função de roteador, então por enquanto vou seguir como está.
Comandos para tornar o servidor Linux um roteador
Com a parte da configuração pronta no portal do Microsoft Azure precisamos agora configurar o Linux para atuar como roteador, devemos executar os seguintes comandos na máquina virtual:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
sudo apt update && sudo apt upgrade -y
sudo sed -i 's/#net\.ipv4\.ip_forward=1/net\.ipv4\.ip_forward=1/g' /etc/sysctl.conf
sudo apt update && sudo DEBIAN_FRONTEND=noninteractive apt install -y iptables-persistent
sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
sudo iptables-save | sudo tee -a /etc/iptables/rules.v4
echo '#!/bin/bash
sudo /sbin/iptables-restore < /etc/iptables/rules.v4
sudo ip route add 168.63.129.16 via 10.162.0.1 dev eth1 proto dhcp src 10.162.0.4
# Redes virtuais spokes
sudo ip route add 10.163.0.0/16 via 10.162.0.1 dev eth1
sudo ip route add 10.164.0.0/16 via 10.162.0.1 dev eth1
' | sudo tee -a /etc/rc.local && sudo chmod +x /etc/rc.local
sudo reboot
Nos comandos que executamos temos duas linhas que correspondem as redes virtuais spokes, se você tiver mais redes você deve adicioná-las.
Route table direcionando o tráfego das redes spokes para a rede Hub

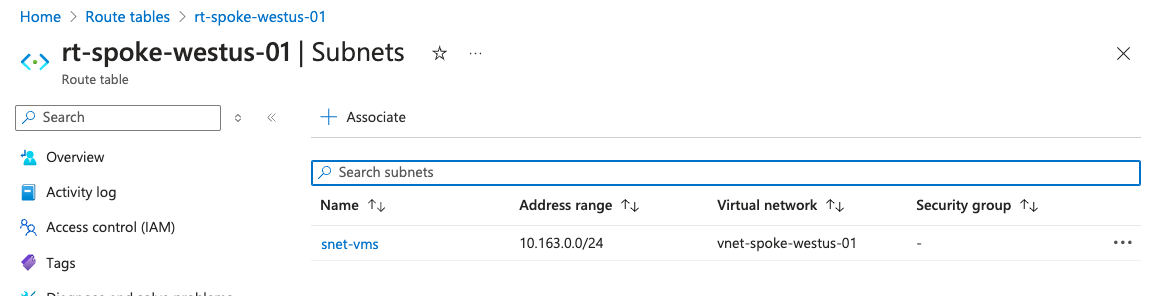

Foi criado uma route table para cada rede virtual spoke e associado a subnet:

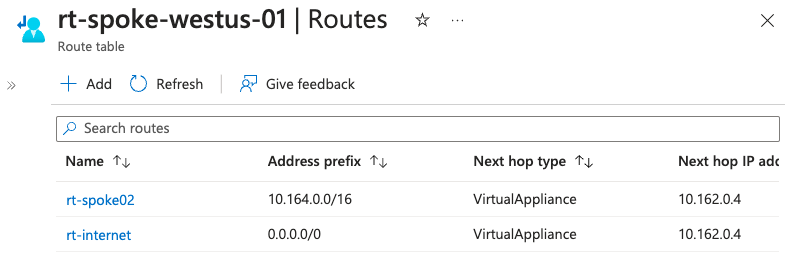

Precisamos agora configurar as rotas para onde queremos encaminhar o tráfego de rede, por exemplo, para irmos da rede spoke vnet-spoke-westus-01 10.163.0.0/16 para a rede spoke vnet-spoke-westus-02 10.164.0.0/16 devemos configurar a rota direcionando para o IP da máquina virtual Linux que está atuando como roteador 10.163.0.4.
Também queremos que o tráfego de internet saia pela NVA e para isso criamos uma regra direcionando todo o tráfego para 0.0.0.0/0 para o servidor Linux 10.163.0.4.
Testando o ambiente

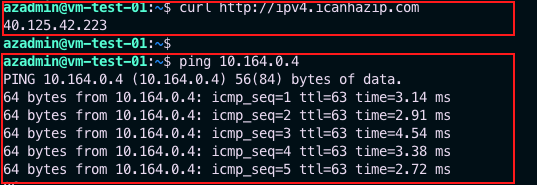

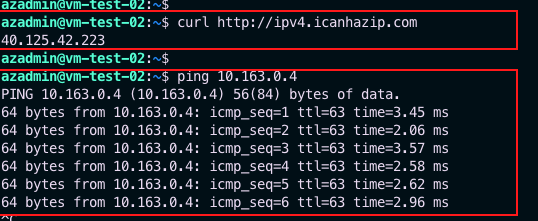

Para ver se a saída para a internet esta saindo com o IP público da máquina virtual Linux (NVA) podemos usar o comando curl http://ipv4.icanhazip.com e o com isso podemos confirmar que estamos saindo pela máquina virtual Linux e também podemos testar se conseguimos chegar até a máquina virtual da rede spoke:
Concluindo!
Nesse exemplo deixamos o nosso ambiente bem parecido como funciona em ambientes grandes e corporativos, claro que em ambientes grandes teremos um firewall fazendo esse papel, mas pelo menos ter um roteador central controlando o tráfego e saída para internet nos ajuda a ter um controle maior e um único ponto de gerenciamento e com isso deixando nossos laboratórios bem mais “reais”.
Bom pessoal, eu tenho usado isso em alguns ambientes e acredito que possa ser bem útil a vocês!
